一、定義與核心功能

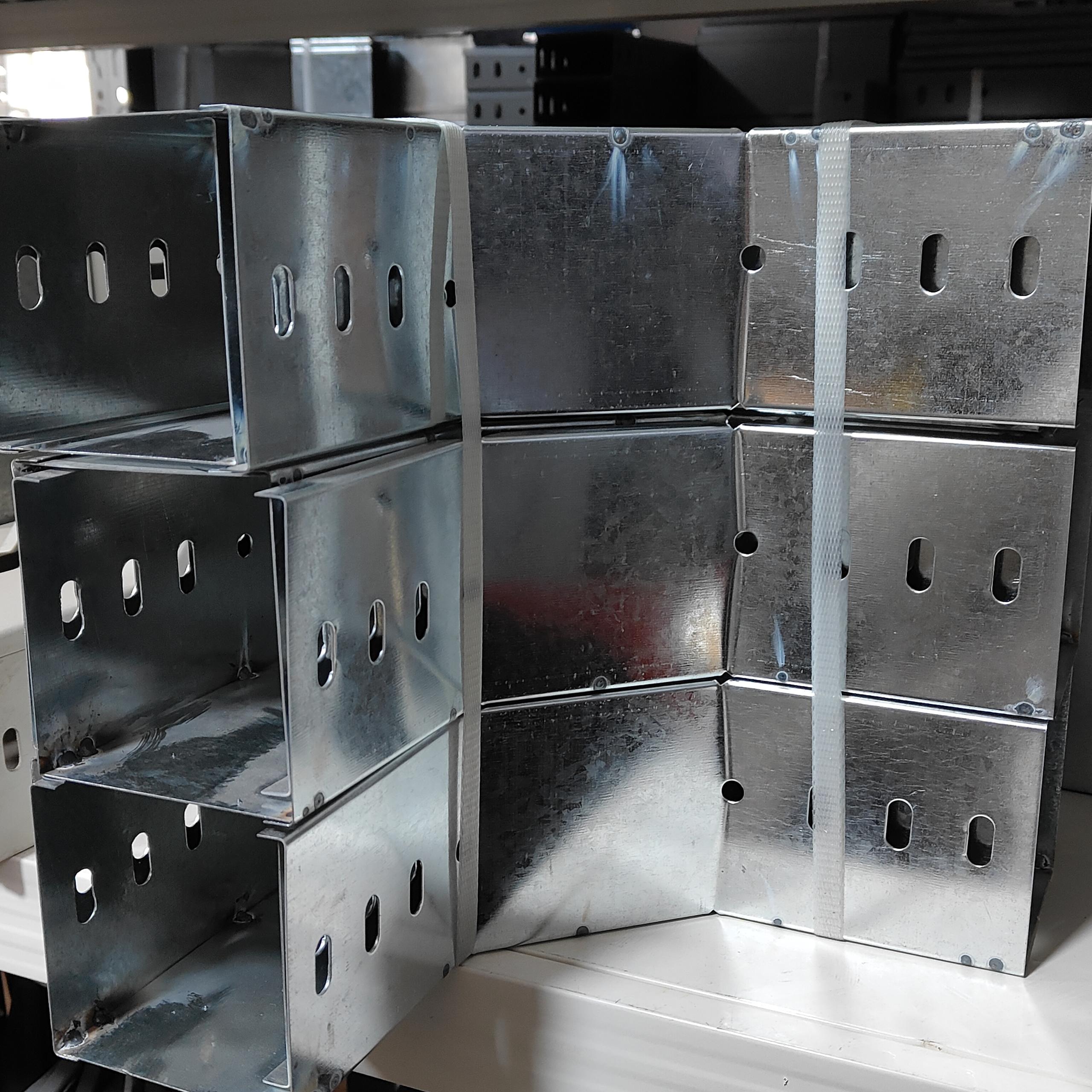

　　槽式橋架彎頭（行業術語彎通）是全封閉槽式電纜橋架的專用轉向配件，用于在水平/垂直面改變電纜敷設方向；同時保持橋架的封閉防護性，減少粉塵、水汽侵入，并滿足電纜小彎曲半徑要求，避免線纜絕緣損傷與信號干擾。

　　二、分類與常用規格

　　水平彎通（平面轉向）：30°、45°、60°、90°；常見等寬型，也有異形變寬彎通；用于走廊、機房平面轉角。

　　垂直彎通（立面轉向）：

　　上彎通（爬坡彎）、下彎通（下坡彎），角度45°、90°為主；

　　垂直左上/右上、左下/右下彎，適配豎井、樓層穿墻處。

　　按工藝分：

　　工廠預制（標準彎通，防腐層完整，）；

　　現場切割拼接（僅應急，嚴禁破壞不銹鋼鈍化膜/鍍鋅層）。

　　常規尺寸匹配：與槽式橋架寬高一致（如100×50、200×100、300×150mm）；內側彎曲半徑R常見300、600、900mm；長度按角度與半徑定；材質有304不銹鋼、熱浸鋅鋼、噴塑鋼等，與主橋架材質統一。

　　三、材質與表面處理

　　不銹鋼：沿海/化工/食品醫藥等高腐蝕場景，拉絲/拋光/電拋光，鈍化膜自修復；

　　熱浸鋅碳鋼：普通戶外/工業廠房；

　　噴塑/防火涂層：干燥室內/消防要求場所。

　　四、選型與技術關鍵要求

　　角度與半徑：弱電/控制電纜優先大半徑圓弧彎；90°盡量用兩個45°彎過渡；轉彎半徑必須≥線纜小允許彎曲半徑（動力電纜一般≥10倍線纜外徑，控制電纜≥6倍）；

　　載荷與支吊架：彎頭處必須增設支吊架（距離彎心≤300mm），避免變形；水平支吊架間距1.5–2m，垂直安裝≤2m；

　　接地：金屬彎頭與橋架連接處，用跨接線保證電氣連續性；304不銹鋼建議用銅質跨接線，螺栓連接處去除氧化層；

　　環境適配：戶外/潮濕環境用密封墊+螺栓連接，嚴禁現場焊接（會破壞防腐層）；潔凈區用拋光彎通。

　　五、安裝流程與常見問題

　　放線定位→固定彎頭兩側支吊架→預裝彎頭→復核角度與標高→安裝連接板+密封墊→緊固螺栓→跨接接地；

　　常見問題：轉彎半徑過小導致線纜損傷；連接處縫隙大進塵進水；接地跨接缺失造成電氣隱患；現場焊接破壞防腐層。

　　六、對比參考表

　　彎頭類型 | 適用場景 | 優點 | 注意事項

　　工廠預制90°水平彎 | 標準機房、走廊轉角 | 精度高、防腐完整、安裝快 | 提前核對尺寸，避免返工

　　兩個45°彎組成90° | 長距離橋架、線纜密集段 | 過渡平滑、線纜受力均勻 | 增加一個支吊架點

　　不銹鋼垂直上彎 | 沿海戶外、化工車間豎井 | 耐腐蝕、免維護 | 嚴禁焊接，用不銹鋼螺栓+平墊+彈墊

　　噴塑垂直下彎 | 室內弱電井 | 成本低、美觀 | 避免潮濕區域使用

　　七、典型應用場景

　　數據中心機房、地鐵隧道、醫院潔凈手術室、化工污水處理廠、沿海港口項目、高層建筑豎井、光伏電站控制室。
