　　安裝要求

　　1、電纜橋架作為布線工程的一個配套項目,尚無專門的規范指導,各生產廠家的規格形式缺乏通用性,因此,設計選型過程應根據電氣各個系統的電纜類型、數量,合理選定適用的橋架。

　　(1)確定方向：根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的佳路線。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如需利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。

　　(2)荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

　　(3)確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格,托臂的長度,支柱的長度、間距,橋架的寬度和層數。

　　(4)確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選擇相應的蓋板。

　　(5)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。

　　2、如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間采用隔板分隔。

　　3、弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾。

　　4、其它安裝

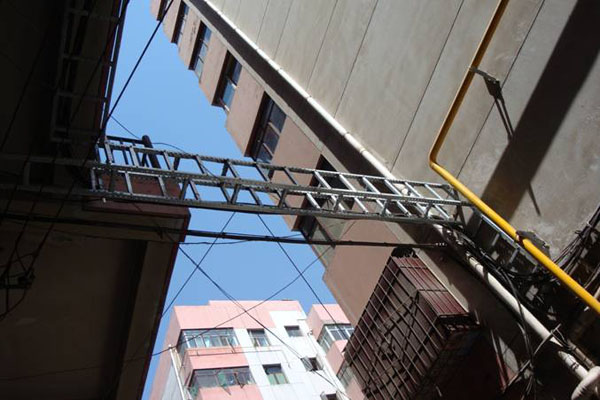

　　(1)電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。

　　(2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。

　　(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。

　　(4)在平行圖上繪出橋架的路由,要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高,如能繪制橋架敷設軸側圖,則對材料統計將更精確。
