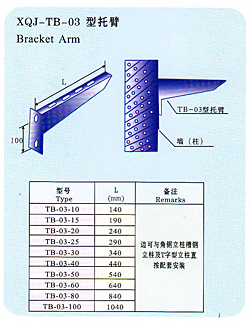

xqj-tb-03型托臂
電纜橋架不得在穿過樓板或墻體等處進行連接。
下列不同電壓、不同用途的電纜，不宜敷設在同一層或同一個橋架內：
以上和1kV以下的電纜；
向同一負荷供電的兩回路電源電纜；
應急照明和其他照明的電纜；
電力和電信電纜；
當受條件限制需安裝在同一層橋架內時，宜采用不同的橋架敷設，當為同類負荷電纜時，可用隔板隔開。
電纜橋架不宜敷設在氣體管道和熱力管道的上方及液體管道的下方。當不能滿足上述要求時，應采取防水、隔熱措施。
電纜橋架與各種管道平行或交叉時，其小凈距應符合表8.5.15的規定。如下：
電纜橋架轉彎處的彎曲半徑，不應小于橋架內電纜小允許彎曲半徑的大值。
當鋼制電纜橋架或高分子合金電纜橋架直線段長度超過30m，玻璃鋼橋架、鋁合金橋架直線段長度超過15m時，宜設置伸縮節。電纜橋架跨越建筑物變形縫處，應設置補償裝置。
金屬電纜橋架應與保護聯結導體可靠連接，且全長不應少于2處接地。高分子合金電纜橋架、玻璃鋼橋架可不接地。
